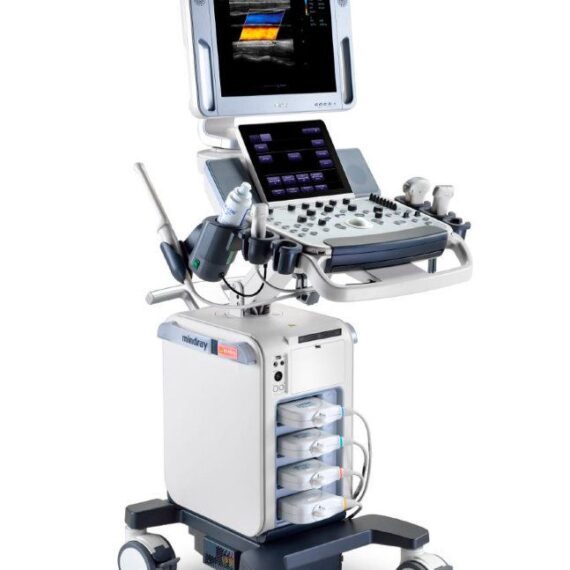

УЗИ аппарат MINDRAY DC-70S

Описание

Характеристики MINDRAY DC-70S

Базовая конфигурация Mindray DC-70S

• 19-дюймовый LED монитор.
• Командный сенсорный экран 10.4″ с технологией распознавания жестов и возможностью регулировки угла наклона.
• Режимы сканирования B/M/Цветовой допплер CDI/Цветной M/Энергетический допплер — PD/Направленный энергетический допплер Dir.PD.
• Импульсно-волновой допплер (включая режим высокой частоты повторения импульсов HPRF).
• PSH™ — гармоника с фазовой инверсией.
• iBeam™ — режим многолучевого компаундинга.
• iClear™ — адаптивный режим шумоподавления.
• iTouch™ — автоматическая оптимизация изображения.
• iZoom™ — полноэкранный режим ультразвукового изображения.
• Echo Boost™ — режим улучшенной визуализации для кардиологии.
• HDR Flow — режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких.
• Depth VR — улучшенное пространственное отображение объемных данных.
• Smart Track — автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема.
• Сохранение информации в формате «сырые данные».
• 500 ГБ жесткий диск с программой ведения базы данных пациента iStation™.
• DVD-RW привод, HDMI выход и порты USB 3.0.
• Встроенный Wi-Fi адаптер.
• MedSight™ — передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM Вasic на ультразвуковом сканере необходима для работы с устройствами на IOS ).
• MedTouch™ — управление сканером с электронных устройств врача (доступна для устройств на IOS/Android).
• iScanHelper — встроенное обучающее программное обеспечение.
• Держатель для внутриполостного датчика (по умолчанию с левой стороны сканера).

Возможные аппаратные и программные опции DC-70S

• Physio Module — модуль ввода физиологических сигналов (ЭКГ/ФКГ).
• CW — Блок постоянно-волновой допплера.
• 4D/TEE — Модуль для подключения объемных и чреспищеводных датчиков.
• Built-in Battery — Встроенная батарея для автономной работы.
• Natural Touch Elastography — опция оценки эластичности ткани (эластография), с программой анализа. Действует на всех линейных и внутриполостных датчиках.
• iScape™ View — панорамное сканирование – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений.
• iWorks™ — автоматизированные рабочие протоколы для всех основных типов исследований.
• Smart OB™ — программа автоматического расчета с возможностью ручного редактирования основных акушерских показателей: БПР, ДБ, ОГ, ЛЗР, с использованием алгоритмов автоматического оконтуривания и распознавания границ органов. (требуется наличие пакета программ измерений и расчетов OB).
• Smart NT — программа для автоматического определения и расчета толщины воротникового пространства у плода (требуется наличие пакета программ измерений и расчетов OB).
• Smart 3D™ – получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков.
• Auto IMT Package – измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии.
• iNeedle™ — улучшенная визуализация игл при проведении биопсии линейными датчиками.
• Free Xros M™ — анатомический М-режим — это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях.
• Free Xros CM™ — огибающий анатомический М-режим (необходима опция TDI).
• TDI (Tissue Doppler imaging, including TDI Color, Power, PW and M mode) – пакет тканевой допплерографии, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим.
• TDI Quantification Analysis Software — количественный анализ тканевого допплера (необходима опция TDI).
• Stress Echo — пакет для проведения и оценки результатов стресс-эхокардиографии (необходим Physio Module).
• Tissue Tracking Quantification Analysis (Strain/Strain Rate) — пакет для количественной оценки движения и деформации миокарда на основе трехмерной регистрации смещения сегментов миокарда сердца (необходим Physio Module).
• iLive™ — технология 3D/4D визуализация в HD качестве с функцией постобработки изображений. Позволяет генерировать впечатляющие визуальные эффекты, такие как: интерактивное затенение, световое рассеяние для придания изображению эффекта реальной кожи человека. Использование iLive позволяет получить революционное реалистичное изображение плода (необходим модуль 4D/TEE).
• iPage™ — мультисрезовое томографическое отображение с регулировкой толщины среза (необходим модуль 4D/TEE).
• CMPR™ — получение среза по произвольной кривой в объемном изображении (необходим модуль 4D/TEE).
• Slice Contrast View™ — Получение произвольного среза заданной толщины в объемном изображении с одновременным улучшением контрастности (необходим модуль 4D/TEE).
• Color3D — Опция получения трехмерного изображения в режиме цветового допплеровского картирования / энергетического допплера (необходим модуль 4D/TEE).
• Niche/3Slice — произвольный выбор сканирующего среза в полученном объемном изображении с одновременным отображением трех плоскостей (необходим модуль 4D/TEE).
• Smart-V™ — программа для автоматического расчета объема и размеров структур, полученных при объемной эхографии (необходим модуль 4D/TEE).
• STIC — програмный модуль получения объемного изображения сердца плода с высоким временным и пространственным разрешением в серошкальном и ЦДК-режимах (необходим модуль 4D/TEE).
• Smart FLC™ — режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения (необходим модуль 4D/TEE).
• UWN Contrast Imaging™ — опция для проведения обследования с применением контрастных веществ (поддерживается на датчиком C5-2E).
• UWN Contrast Imaging™ Quantification Analysis Software — пакет для количественного анализа при проведении обследований с применением контрастных веществ (необходима опция UWN Contrast Imaging).

Программы измерений и расчетов для различных типов исследований

• Shared Service Package (комплексный пакет) — предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины.
• Abdomen/General package — Предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований.
• Obstetrics package — предустановленные параметры, аннотации, маркеры, программы измерений для акушерства.
• Gynecology package — предустановленные параметры, аннотации, маркеры, программы измерений для гинекологии.
• Cardiac package — предустановленные параметры, аннотации, маркеры, программы измерений для кардиологии.
• Vascular package — предустановленные параметры, аннотации, маркеры, программы измерений для ангиологии, включая транскраниальные исследования.
• Small parts package — предустановленные параметры, аннотации, маркеры, программы измерений для исследования малых (поверхностных) органов.
• Urology package — предустановленные параметры, аннотации, маркеры, программы измерений для урологии.
• Pediatrics package — предустановленные параметры, аннотации, маркеры, программы измерений для педиатрии.
• Nerve package — программы для регионарной анестезии.
• Emergency & Critical package — предустановленные параметры, аннотации, маркеры, программы измерений для неотложной помощи.
• IVF package — предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО (требуется наличие пакета программ измерений и расчетов для гинекологии).

Подключение к сети DICOM

• DICOM Basic — базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать.
• DICOM Worklist — опция загрузки списка задач с DICOM-сервера.
• DICOM MPPS — опция DICOM, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования.
• DICOM Query/Retrieve — запрос и получение данных пациента и изображений с сервера.
• DICOM Cardiac S/R — структурированный отчет по кардиологии в формате DICOM.
• DICOM Vascular S/R — структурированный отчет по ангиологии в формате DICOM.
• DICOM Ob/Gyn S/R — структурированный отчет по акушерству и гинекологии в формате DICOM.
• DICOM Breast S/R — cтруктурированный отчет по обследованию молочной железы в формате DICOM.

Описание

УЗИ сканер Mindray DC-70S является младшей лимитированной версией модели DC-70.

Инновационные технологии Mindray DC-70 S

Качество визуализации и эксплуатации при проведении исследования – это то, что отличает систему DC-70S от других. Оптимальный баланс передовых технологий, обеспечивающих качество визуализации, а также простота эксплуатации, позволяют вместе с DC-70S значительно повысить эффективность повседневной клинической работы.

Датчики с высокоэффективными рабочими характеристиками производимые по уникальным технологиям компании Mindray таким как технология 3Т и технология формирования луча дополненная эхосигналом, в сочетании с технологиями адаптивной обработки изображений Echo Boost, HR Flow 2-го поколения и технологий облегчающих работу пользователя, позволяют DC 70S выступить надежной рабочей лошадкой в решении задач, с которыми Вы можете столкнуться при сканировании в стрессовой ситуации.

Технология датчиков 3Т TM

Запатентованная компанией Mindray технология датчиков, обеспечивающая расширение диапазона частот и повышение эффективности передачи изображений:

• Тройная структура согласующего слоя
• Технология полностью разделенных кристаллов
• Температурный контроль

Технология формирования луча дополненная эхосигналом

Позволяет использовать традиционно игнорируемые эхосигналы соседних лучей, чтобы сформировать единый более мощный и тонкий луч, который обеспечивает лучший уровень пространственного разрешения вне фокуса и проникновение луча на большую глубину.

Специализированные области применения Миндрей ДС-70 S

Акушерство и гинекология

Современным медицинским центрам необходимы ультразвуковые системы, обеспечивающие специализированные методы исследования в сочетании с простотой использования, гибкостью и надежностью, предлагающие полный спектр решений для рутинных акушерских и гинекологических исследований. Система DC-70S, оборудованная такими функциями, как iLive, SmartOB, SmartNT и iPage, обеспечит своевременный доступ к качественному УЗИ, которое так важно в охране женского здоровья.

iLive TM Получите поразительно реалистичный вид плода

За счет интеграции традиционного алгоритма отслеживания луча с новым режимом виртуального освещения, технология iLive создает поразительно реалистичное изображение плода за счет интерактивного наложения теней, рассеяния света на коже и визуального воссоздание кожи человека.

Smart OB TM

Повысьте эффективность своей работы Точные автоматические измерения наиболее часто исследуемых параметров, включая БПР / ЛЗР / ДБК / ОГ / ОЖ, всего в один клик.

Радиология

При сканировании Вы всегда нуждаетесь в визуализации высокого качества, вне зависимости от того где находитесь. Благодаря уникальному интерфейсу и специализированным решениям, таким эластография Natural Touch и HR Flow 2-го поколения, DC-70 позволит Вам с легкостью проводить сканирование, будь то визуализация мельчайших сосудов почек или визуализация составного потока, состоящего из различных скоростей.

HR Flow TM 2-го поколения

Картирование с высоким разрешением обеспечивает исключительное пространственное разрешение кровотока и точное картирование в пределах стенок сосуда.

Эластография Natural Touch

Запатентованная технология компании Mindray – Эластография Natural Touch позволяет получать результаты, которые менее зависимы от наличия навыков исследования у пользователя, тем самым повышая точность диагностики в самых сложных клинических условиях.

• Более высокая чувствительность к характеристикам упругости тканей.
• Хорошие показатели стабильности и повторяемости.

Кардиология

Помимо стандартных инструментов визуализации для кардиологии, система DC-70S также предоставляет расширенные клинические возможности, такие как Тканевое Допплеровское исследование с Количественным Анализом, режим оценки Деформации/Скорости Деформации (Strain/Strain Rate) и Стресс-Эхокардиография для узкоспециализированного клинического применения.

Echo Boost TM

Уникальная адаптивная технология обработки c интеллектуальной системой обнаружения эхосигнала, Echo Boost специально разработана компанией Mindray для кардиологических исследований. Используя исходные необработанные ультразвуковые данные, она усиливает слабые эхосигналы стенки и одновременно подавляет помехи в полости сердца. Это улучшает баланс яркости изображения и визуализацию границы миокарда.

TDI и Количественный анализ с оценкой Деформации/Скорости Деформации

Функция Тканевого доплера DC-70S позволяет количественно оценить локальную и глобальную сократимость миокарда, обеспечивая полный набор режимов Тканевого Допплера для быстрой и точной диагностики.

Достигайте большего за меньшее время

Сенсорный экран с поддержкой жестов

Интеллектуальный сенсорный экран, управляемый жестами, с диагональю 10,4 дюйма позволяет сделать больше, чем Вы могли бы себе представить. Будь то прокрутка изображений, перемещение изображения с/на монитор, масштабирование изображения, измерения или запуск других назначаемых пользователем функций специальными жестами. DC-70S позволяет достигнуть большего и за меньшее время.

MedSight TM

Система DC-70S с помощью интерактивного приложения позволяет передавать клинические изображения и видео на устройство с операционной системой IOS или Android. Иногда будущая мама хочет поделиться фотографией будущего ребенка со своей семьей или друзьями, иногда снимки нужны для обсуждения с коллегами – с MedSight результаты Ваших обследований будут всегда под рукой.

Технология MedTouch TM

Размер и физическое расстояние – теперь не преграда. Универсальное решение MedTouch предоставляет Вам возможность дистанционного управления ультразвуковым аппаратом, доступа к данным пациента и ко встроенной обучающей программе через устройство под управлением Android.

Технология iWorks TM

Воспользуйтесь встроенными стандартными протоколами сканирования и сократите время обследования на 50%. Эта гибкая и мощная функция в дальнейшем может быть настроена под нужды конкретного пользователем.

Автоматические измерения

Область применения специализированных пакетов автоматического измерения включает функции Smart OB, Smart NT, Smart-V, Auto IMT, Auto LV и Auto PW.

Виды поддерживаемых датчиков

• C5-2E Конвексный датчик, 1,3 — 6,0 МГц, рад.кривизны 51 мм;
• L12-3E Высокоплотный линейный датчик, 3,0 — 13,5 МГц, апертура 38 мм, 192 элемента;
• V11-3E Микроконвексный внутриполостной датчик, 2,6 — 12,8 МГц, рад. кривизны 11 мм;
• P4-2E Секторный фазированный датчик 1.3 — 5,4 МГц;
• CW Блок постоянно-волнового доплера.

Не поддерживает следующие датчики: D6-2NE, DC10-3E, L14-6WE, L14-6HE, V11-3HE.
