Комплекс для кардиопульмонального нагрузочного тестирования Нейрософт ЭРГОСПИРОМЕТР

Описание

• эргоспирометрический тест с непрерывной регистрацией от 1 до 12 ЭКГ-отведений, измерением параметров газообмена и определением состава вдыхаемого/выдыхаемого воздуха (O2/CO2)
• беспроводная передача ЭКГ — запись без помех
• динамический контроль всех параметров теста на первом мониторе и отображение замеров газообмена на втором мониторе
• нагрузочное устройство с возможностью автоматического измерения артериального давления

Описание

Нагрузочное тестирование с дополнительным измерением параметров газообмена (кардиопульмональное нагрузочное тестирование) является надежным диагностическим инструментом, который предоставляет значимую диагностическую и прогностическую информацию о состоянии больных с сердечно-сосудистыми и легочными заболеваниями. Эргоспирометрия используется, чтобы оценить толерантность к физической нагрузке (например у спортсменов), установить причины ее снижения, определить показания к хирургическому лечению и дыхательной реабилитации, а также оценить степень нетрудоспособности. Тест базируется на оценке параметров сердечно-сосудистой и дыхательной систем во время выполнения возрастающей физической нагрузки (чаще всего применяются плавно возрастающие ramp-протоколы) до достижения определенного для пациента порогового значения (лимита). Во время пробы кроме ЭКГ также проводится мониторирование вентиляционных параметров, парциального давления O2 и CO2 в выдыхаемом воздухе, SpO2 (уровень сатурации кислорода в артериальной крови), артериального давления.

Эргоспирометрический тест с непрерывной регистрацией от 1 до 12 ЭКГ-отведений, измерением параметров газообмена и определением состава вдыхаемого/выдыхаемого воздуха (O2/CO2)

Комплекс позволяет проводить как обычный нагрузочный тест, так и кардиопульмональное нагрузочное тестирование (эргоспирометрию), при котором кроме классических результатов стресс-теста определяется множество показателей газообмена: емкость легких, дыхательный объем, состав вдыхаемого/выдыхаемого воздуха (O2/CO2). Множество перечисленных показателей необходимо для точного измерения аэробного и анаэробного порогов — основных показателей для расчета тренировочного пульса для спортсменов, расчета безопасных границ частоты сердечных сокращений (ЧСС) для кардиореабилитационных мероприятий.

Беспроводная передача ЭКГ — запись без помех

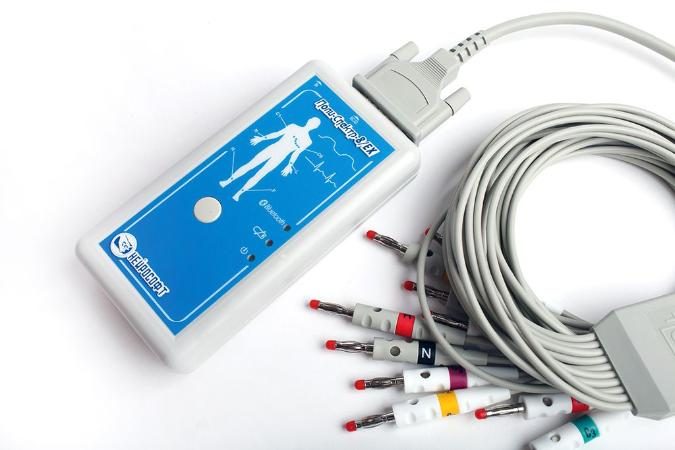

Передача ЭКГ по радиоканалу является золотым стандартом нагрузочного тестирования. Беспроводной электрокардиограф «Поли-Спектр-8/EX» передает сигнал по каналу Bluetooth на расстояние до 7 метров и питается при этом от двух аккумуляторов типа АА. Передаваемая по Bluetooth ЭКГ не подвержена помехам, вызываемым движениями кабеля обычного кардиографа.

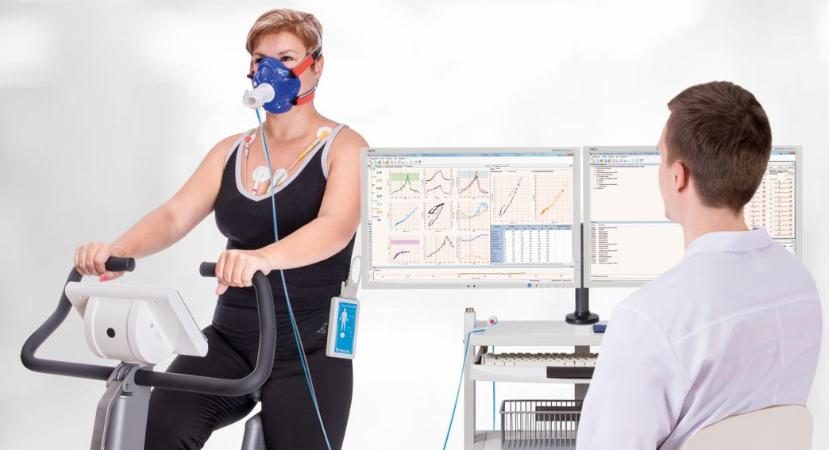

Динамический контроль всех параметров теста на первом мониторе и отображение замеров газообмена на втором мониторе

Первый монитор:

• отображение динамически усредняемого кардиокомплекса, наложенного со смещением на усредненную ЭКГ покоя;
• отображение во время теста графика тренировки с трендами изменения ЧСС, нагрузки, артериального давления, амплитуды ST.

Второй монитор полностью предназначен для отображения эргоспирометрических данных. На нем представлены 9-панельный график по K. Wasserman и важнейшие числовые показатели эргоспирометрии: текущее потребление кислорода, выделение углекислого газа, дыхательный коэффициент, вентиляционные эквиваленты, минутная вентиляция и кислородный пульс.

Нагрузочное устройство (велоэргометр или тредмил — на выбор) с возможностью автоматического измерения артериального давления

Компания «Нейрософт» рекомендует для проведения эргоспирометрии использовать один из самых популярных велоэргометров в мире Lode Corival с модулем измерения артериального давления и расширенным диапазоном нагрузки 7–1000 Вт.

Существуют задачи, для решения которых кардиопульмональный нагрузочный тест желательно проводить на тредмиле (например подбор безопасной зоны тренировочного пульса для кардиотренировок). В этом случае мы рекомендуем использовать тредмил Lode Valiant. Его поручни обеспечивают комфортную поддержку руки пациента для измерения артериального давления и для введения лекарства при нагрузке. Valiant предлагает плавный разгон от 0 км/ч. Скорость регулируется в диапазоне от 0.5 до 20 км/ч. Подъем полотна регулируется в пределах 0–25%. Это дает возможность добиться нужного уровня интенсивности нагрузки на маленьких скоростях. Низкая высота беговой дорожки позволяет широко применять ее для задач реабилитационной медицины.

Протокол ramp с автоматизированным индивидуальным подбором нагрузки для каждого пациента

Ramp-протокол — оптимальный протокол для кардиопульмонального тестирования. Он состоит из малых по продолжительности ступеней нагрузки, вплоть до непрерывно возрастающей нагрузки. Такой характер нагрузки ведет к сглаженному характеру изменений показателей работы кардиореспираторной системы организма, сводит к минимальным значениям количество выскальзывающих скачкообразных цифр потребления кислорода и других переменных. Точность результатов при ramp-протоколе обеспечивается быстрым возвращением функциональных систем организма к устойчивому состоянию равновесия при небольших моментальных приростах нагрузки. В итоге врач получает точную объективную характеристику затрачиваемых усилий.

При выборе параметров нагрузки важно учесть физические возможности пациента, его возраст, тренированность. Важно, чтобы пациент в отведенное для тестирования время дошел до требуемого уровня субмаксимальной ЧСС для точного замера аэробного и анаэробного пределов. Программа «Поли-Спектр.NET» по антропометрическим данным и данным о пациенте точно подберет скорость изменения нагрузки для получения верных результатов в заданное время.

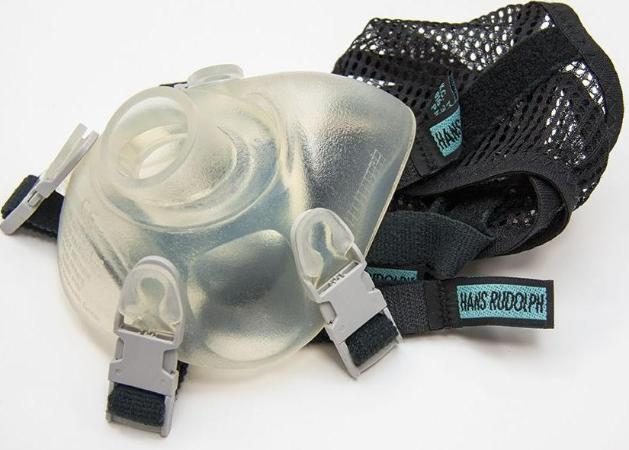

Газоанализатор MetaLyzer 3B (Cortex) с набором масок всех размеров (в том числе для детей)

MetaLyzer 3B является компактным высокочувствительным газоанализатором с технологией «вдох за вдохом». Он позволяет проводить полный медицинский анализ функции легких, сердца и метаболизма в состоянии покоя и при нагрузке в стационарных условиях с использованием эргометров и тредмилов. MetaLyzer 3B поставляется с широким базовым оснащением, включающим большое количество аксессуаров, позволяющее начать тестирование в кратчайшее время.

Регистрация SpO2

С 2016 года регистрация сатурации гемоглобина артериальной крови кислородом была введена в рекомендации по проведению кардиопульмонального нагрузочного тестирования (EACPR/AHA 2016). С помощью прибора пульсоксиметра, вы сможете точно измерить показатель SpO2, а программное обеспечение поможет врачу контролировать ход проведения тестирования и своевременно диагностировать появление гипоксемии.

КОМПЛЕКТАЦИЯ
