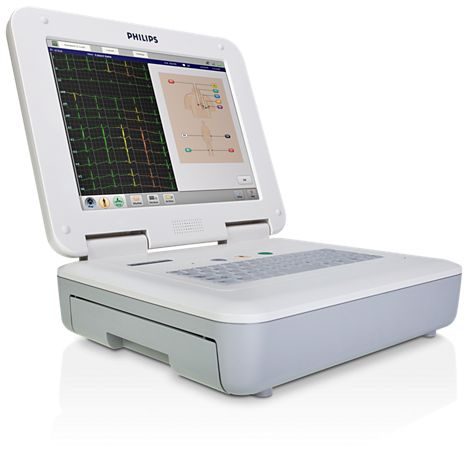

Кардиограф Philips PageWriter TC70

Описание

Технические характеристики

Окружающая среда

• Условия работы (a) — 10°C — 40°C (50°F — 104°F)
• Условия работы (b) — Относительная влажность 15 — 80 %
• Одновременное снятие отведений — До 18 отведений
• Полное предоставление данных — Двадцать минут записи всех 16 отведений и полное заключение ЭКГ за любые 10 секунд
• Условия работы (c) — До 4 550 м (15000 фт.)
• Таймер ЭКГ — Поддержка протоколов ЭКГ с медикаментозной нагрузкой
• Хранение и передача заключений Полная точность при 500 Гц для всех 10 секунд, включая до 16 отведений, в формате XML (публикация схемы)

Алгоритм ЭКГ в 18 отведениях Philips DXL

• Интерпретированные результаты — 600 интерпретируемых результатов со встроенным анализом детской ЭКГ
• LeadCheck — Программное обеспечение для размещения датчиков определяет 20 различных перемен полярности электродов
• Блокирование заключения о пограничных изменениях — Три изменяемых настройки
• Причины — Возможность выбора пояснений для всех интерпретированных заключений
• Номенклатура — В соответствии с рекомендациями 2007 AHA/ACC

Электрическая

• Потребляемая мощность — Не более 75 Вт
• Емкость батареи — Обычно 50 ЭКГ от одной зарядки
• Время зарядки батареи — 5 часов до полной емкости
• Мощность переменного тока — 100-240 В переменного тока при 50/60 Гц

Помощь в диагностике инфаркта миокарда с повышением сегмента ST

• Графический вектор ST — Две полярных схемы ST во фронтальной и поперечной плоскостях
• Критические значения — Выделение 4 состояний, требующих немедленного клинического вмешательства

Интерфейс пользователя

• Сенсорный экран — работа 1-2-3/приложение в зависимости от контекста/резистивный сенсорный экран
• Клавиатура — Стандартная полная буквенно-цифровая клавиатура с 65 клавишами и поддержкой специальных символов
• Дисплей — TFT-дисплей, 15 дюймов

Функции работы в сети (требуется IntelliSpace ECG)

• Централизованное управление временем — Время может быть синхронизировано с основным временем сети
• Заявки — Настраиваемые правила вызова рабочих списков кардиографа

Индикаторы качества сигнала

• Индикатор отхождения электрода — Анатомическая карта электродов показывает расположение и название любого незакрепленного или отошедшего электрода
• Цвет отведения — Четыре цвета, указывающие на уровни качества сигнала кривой
• LeadCheck — Программное обеспечение для размещения датчиков определяет 20 различных перемен полярности электродов
• Частота сердечных сокращений — Непрерывное отображение частоты сердечных сокращений пациента
• Предварительный просмотр печати — Полноэкранный режим просмотра всего заключения ЭКГ в 16 отведениях перед печатью.

Обучение

• Помощь в использовании — Встроенные графические экраны помощи для основных функций
• В самостоятельном ритме — Компьютеризированная интерактивная динамическая анимация, охватывающая все основные клинические функции

Обработка сигнала

• Модуль интерфейса пациента — Цифровой модуль, управляемый удаленным микропроцессором, обеспечивает разрешение 5 мкВ

Фильтры предварительной обработки

• Шум переменного тока — 50 — 60 Гц
• Обработка сигнала — Подавление артефактов и колебаний изолинии

Фильтры представлений — заключения за 10 с

• Фильтр низких частот — 40/100/150 Гц
• Фильтр верхних частот — 0,05/0,15/0,5 Гц

Фильтры представлений — ритм

• Фильтр верхних частот — 0/05/0,15 Гц
• Фильтр низких частот — 40/100/150 Гц

Механические характеристики

• Размеры — 40 x 33 x 16 см (15,7 x 13 x 63 дюймов)
• Вес — 13 кг/28 фнт

Безопасность и производительность

Международные стандарты
• IEC 60601-1: 1988 +A1:1991 +A2:1995, Общие требования к безопасности
• IEC 60601-1: 1988 +A1:1991 +A2:1995, Общие требования к безопасности
• C 60601-2-51: 2003: Специальные требования к безопасности
• Ul 2601-1: 20031997 US, Общие требования к безопасности
• CAN/CSA-C22,2 No, 60l1-M90 51:1994 B:1996
• AAMI EC111991 (R: 2001): Устройства для диагностической электрокардиографии

Кардиограф Philips PageWriter TC70 разработан для упрощения проведения диагностической ЭКГ и ускорения рабочего процесса. Он позволяет автоматизировать рабочий процесс и оказать высококлассную клиническую поддержку, когда это особенно необходимо.

Наглядное руководство для упрощения ЭКГ

В кардиографе PageWriter TC70 каждая кнопка последовательно загорается в качестве подсказки, позволяя легко проводить ЭКГ. Большой 10-дюймовый сенсорный экран упрощает проведение процедуры.

Алгоритм ЭКГ Philips DXL расширяет диагностические возможности

Алгоритм ЭКГ в 16 отведениях Philips DXL предоставляет один из лучших в отрасли методов интерпретации данных и набор функциональных инструментов для диагностики ритма и морфологии при инфаркте миокарда с повышением сегмента ST у различных групп пациентов. Он объединяет критические значения, карты сегмента ST и идентификацию инфаркт-зависимой артерии.

Автоматическая последовательность при составлении отчетов экономит время

Высокопроизводительный кардиограф PageWriter TC70 позволяет автоматически задавать последовательность составления заключений ЭКГ и использовать встроенную беспроводную передачу данных, что значительно ускоряет рабочий процесс.

Подсказки позволяют точно разместить электроды на теле пациента

Благодаря анатомическому интерфейсному модулю пациента и системе LeadCheck можно точно разместить электроды на теле пациента, а удобная конструкция проводов 3-в-1 снижает риск спутывания.

Возможен быстрый доступ к сохраненным ЭКГ

Клиницисты экономят время при сравнении ЭКГ, просматривая предыдущие данные непосредственно у постели пациента.

Высокотехнологичное двустороннее сетевое соединение для надежной связи

PageWriter TC70 использует заключения в стандартных форматах DICOM, XML и PDF, которые может передавать через беспроводную локальную сеть или модем, благодаря чему легко интегрируется в существующую ИТ-инфраструктуру медицинского учреждения. Таким образом, клиницисты могут быть вовлечены в рабочий процесс удаленно. Устройство использует безопасное беспроводное соединение через стандартные протоколы LAN, что обеспечивает конфиденциальность данных о пациенте и персонале, а также финансовой информации.
