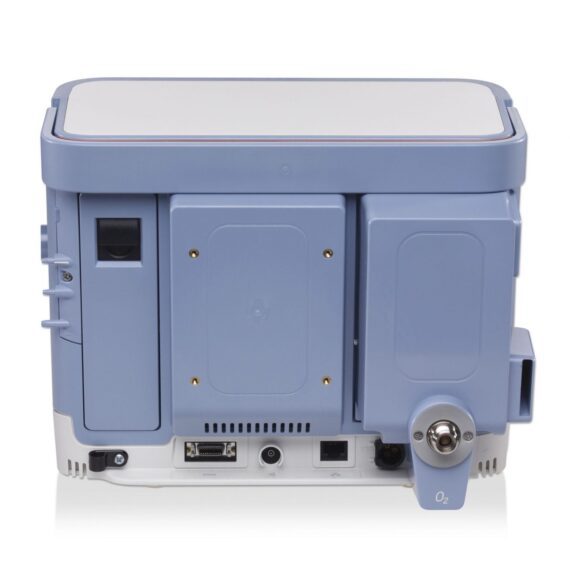

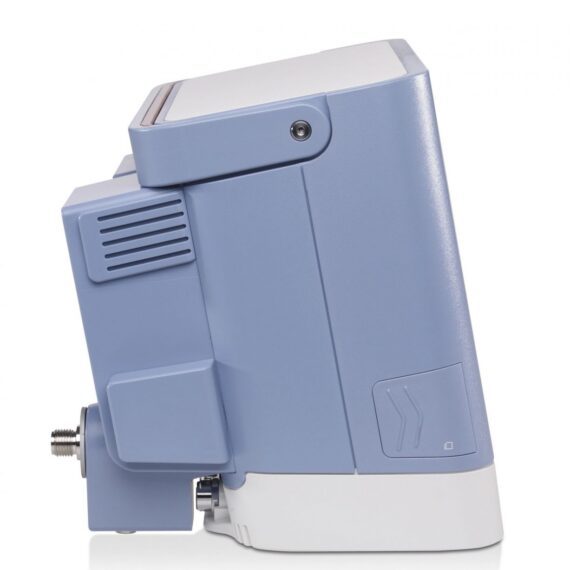

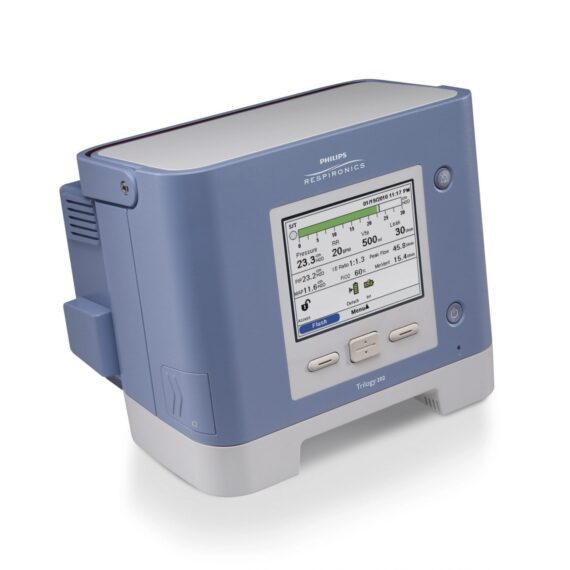

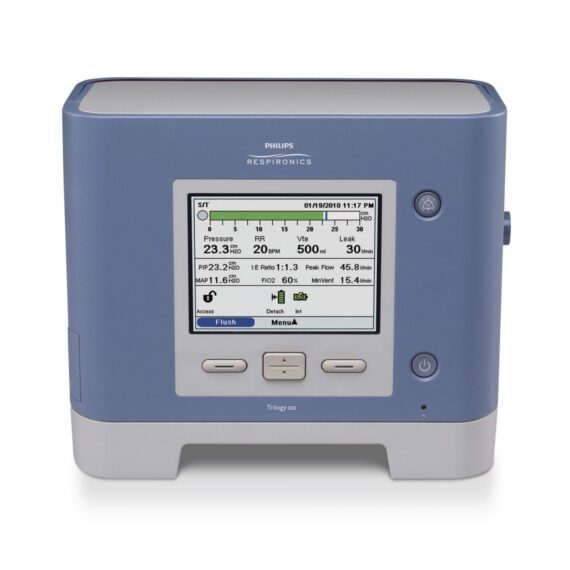

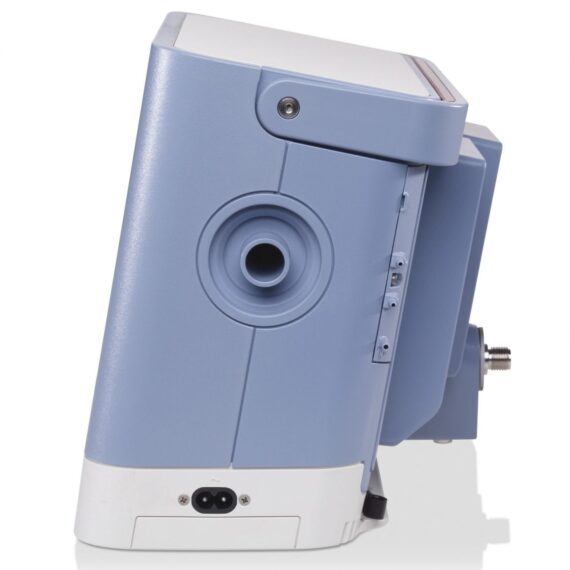

Аппарат искусственной вентиляции лёгких Philips Respironics Trilogy 202

Описание

Технические характеристики

Элементы управления

• CPAP — 4 — 20 см. H20 (контуры с портом пассивного выхода) cm H?O
• Взрослые — Да
• Дети — ? 5 кг и более
• IPAP — 50 cm H?O
• Диапазон рабочих температур — 5 – 40 °C
• Относительная влажность — 15 — 95 %
• EPAP/PEEP (a) — — 25 см. H20 (контуры с активным клапаном) cm H?O
• Температура хранения — -20 – 60 °C
• EPAP/PEEP (b) — 4 — 25 см. H20 (контуры с портом пассивного выхода) cm H?O
• Атмосферное давление — 60 — 110 кПа (450 — 825 мм.рт.ст)
• Поддержка давлением — 0 – 30 cm H?O
• Дыхательный объем — 50 — 2000 мл
• Частота дыхания (a) — 0 — 60 в минуту (режим AC)
• Частота дыхания (b) — 1 — 60 в минуту (все прочие режимы)
• Время вдоха — 0,3 — 5,0 с. Функции синхронизации
• Время подъема — 1 — 6 (относительная шкала)
• Начальное давление (а) — 0 — 25 см. H20 (активные контуры) cm H?O
• Начальное давление (b) — 4 — 25 см. H20 (пассивные контуры) cm H?O
• Начальное давление (c) — 4 — 19 см. H20 (режим CPAP) cm H?O
• Время окончания повышения давления — 5 — 45 мин.
• C-Flex откл. — 1 — 3 (относительная шкала)
• Чувствительность триггера потока — 1 — 9 л/мин
• Чувствительность цикла потока — 10 — 90 %

Режимы с контролем по объему

• Режим мундштучной вентиляции легких (Mouthpiece Ventilation Mode, MPV) — Да
• Контроль по давлению (PC) — Да
• Входящее напряжение — 100 — 240 В переменного тока и 50/60 Гц и 2,1 А.
• Режим вентиляции через загубник — Да
• Синхронизированная перемежающаяся принудительная вентиляция (SIMV) — Да
• Контроль давления (PC) — Да
• Напряжение отсоединяемой батареи — 14,4 В постоянного тока
• Время работы от внутренней батареи — 3 часа в нормальных условиях часы
• SIMV с поддержкой давлением (SIMV+PS) — Да
• Синхронизированная перемежающаяся принудительная вентиляция (SIMV) — Да
• Время работы от съемной батареи — 3 часа в нормальных условиях часы
• Синхронизированная перемежающаяся принудительная вентиляция с поддержкой давлением (SIMV с PS) — Да
• Управляемая вентиляция (CV) — Да
• Контролируемая вентиляция — Да
• Подключение внешней батареи — 12 В постоянного тока

Сигналы тревоги

• Отсоединение контура — Откл. — 10 — 60 с.
• Низкий дыхательный объем Откл. — 50 — 2000 мл
• Контроль давления (PC) — Да
• Отсоединяемая дополнительная батарея — Обеспечивает до 3 часов дополнительного времени работы
• Синхронизированная перемежающаяся принудительная вентиляция с контролем по давлению (PC-SIMV) — Да
• Апноэ Откл. — 10 — 60 с. и 4 — 60 вдохов в мин.
• Больничная стойка на колесах — Включает удобную корзину для принадлежностей и кронштейн для увлажнителя
• DirectView — Карта памяти SD на 1 Гб, установленная в программное обеспечение аппарата ИВЛ
• Спонтанная вентиляция (S) — Да
• Высокий дыхательный объем Откл. — 50 — 2000 мл
• Высокая минутная вентиляция Откл. — 1 — 99 л/мин. Откл., 1 — 99 л/мин.
• Спонтанная вентиляция (S/T) — Да
• Низкая минутная вентиляция Откл. — 1 — 99 л/мин
• Вентиляция по времени (T) — Да
• Вентиляция с установленной частотой вдохов (T) — Да
• Высокая частота дыхания Откл. — 4 — 80 вдохов в мин.
• Постоянное положительное давление в дыхательных путях (CPAP) — Да
• Поддержка давлением с обеспечением среднего объема (AVAPS) — Только режимы S, S/T, PC и T для пассивных типов контуров
• Низкая частота дыхания Откл. — 4 — 80 вдохов в мин.

Функции синхронизации

• Алгоритм чувствительности Auto-Trak — Алгоритм чувствительности Auto-Trak с автоматической адаптацией подачи вдоха, цикла, и компенсацией утечки (доступно во всех режимах, только пассивный контур)
• Дыхательный объем — 0 — 2000 мл
• Минутная вентиляция — 0 — 99 л/мин
• Настраиваемая подача вдоха по потоку — 1 — 9 л/мин (доступно во всех режимах и для всех типов контуров)
• Расчетный уровень утечки — 0 — 200 л/мин
• Частота дыхания — 0 — 80 вдохов в мин. 0 — 80 вдохов в мин.
• Пиковый поток на вдохе — 0 — 200 л/мин
• Пиковое давление на вдохе — — 99 cm H?O
• Среднее давление в дыхательных путях — 0 — 99 cm H?O
• % вдохов, активированных пациентом — 0 — 100 %
• Отношение вдох:выдох — 9,9:1 — 1:9,9

Типы контуров

• Активный клапан выдоха с проксимальным давлением в дыхательных путях (PAP) — Да
• Активный клапан выдоха с сенсором потока — Да
• Пассивный порт выдоха — Да

Circuit types

• Активный клапан выдоха с положительным давлением в дыхательных путях (PAP) — Да
• Активный клапан выдоха с датчиком потока — Да
• Пассивный порт выдоха — Да

Соответствие

• IEC 60601-1-2 Общие требования к безопасности – вспомогательный стандарт, Электромагнитная совместимость – требования и испытания — Да
• IEC 60601-1, Медицинское электрическое оборудование, часть 1: Общие требования к безопасности — Да
• IEC 60601-2-12 Медицинское электрическое оборудование, часть 2-12: Особые требования к безопасности аппаратов для вентиляции легких — аппараты для искусственной вентиляции легких в интенсивной терапии — Да

Кислород

• FiO2 — 21 — 100 %
• Продувание 02 — 2 мин. при 100%
• Диапазон давления 02 на входе — 276 — 600 кПа (40 — 87 psi)

Аппарат ИВЛ Trilogy 202 с режимами контроля по объему и давлению может применяться как для инвазивной, так и неинвазивной вентиляции. Адаптивная подача воздуха и разнообразные варианты настроек обеспечивают непрерывную медицинскую помощь.

Компенсация утечек

Trilogy 202 обладает уникальной функцией компенсации утечек в режимах работы с контролем по объему и давлению. Это позволяет использовать простые пассивные контуры, что значительно экономит время и снижает затраты. Переключение в режим работы с активным или пассивным контуром, при его замене, осуществляется одним легким прикосновением.

Портативная конструкция для транспортировки внутри больницы

Trilogy 202 обеспечивает свободу перемещения внутри медицинского учреждения. Время работы встроенной батареи составляет 3 часа, а дополнительная съемная батарея увеличивает его еще на 3 часа. В случае возникновения задержек у специалистов будет достаточно времени для транспортировки пациента. Вес аппарата составляет всего 5,6 кг, а встроенная ручка позволяет с легкостью переносить аппарат при транспортировки пациента.

Auto-Trak улучшает синхронизацию

Алгоритм Auto-Trak улучшает синхронизацию дыхания пациента с аппаратом благодаря адаптации к изменяющемуся характеру дыхания и динамическим утечкам. Адаптивная подстройка аппарата под изменение дыхания пациента и автоматическая компенсация утечек позволяют сократить время, затрачиваемое клиницистами на регулировку пороговых значений и повторную подгонку маски.

Универсальные настройки, облегчающие перевод пациента из стационара домой

Все аппараты Trilogy предназначенные для применения в домашних условиях и медицинском учреждении имеют единый интерфейс и оснащены идентичными режимами вентиляции и настройками дыхательных контуров. Пациенты при лечении на дому получают респираторную поддержку аналогичную вентиляции в условиях стационара. Сохраненные данные можно загружать и просматривать для анализа и выявления трендов.

Режимы с контролем по объему с компенсацией утечек для повышения надежности

Аппарат ИВЛ Trilogy 202 позволяет использовать все стандартные режимы с контролем по объему: AC, SIMV (с поддержкой давлением и без нее) и CV. Аппарат ИВЛ Trilogy 202 обеспечивает компенсацию утечек в режиме вентиляции с контролем по объему. Это обеспечивает надежную доставку дыхательного объема даже при неинвазивной вентиляции легких и при наличии утечек через маску.

Режимы вентиляции легких по объему для обеспечения стабильной работы

Trilogy 202 предлагает набор стандартных режимов вентиляции легких с контролем по объему: вспомогательная вентиляция (AC), синхронизированная перемежающаяся принудительная вентиляция (с поддержкой давлением на вдохе и без него, SIMV and SIMV/PS) и контролируемая вентиляция (VC). Trilogy 202 имеет функцию компенсации утечек в режиме вентиляции с контролем по объему, что обеспечивает стабильный дыхательный поток даже при проведении неинвазивной вентиляции или возникновении утечек в контуре.
